Modulares Magnetventil 4/3-Wege - NG06 - P-T verbunden, A-B geschlossen - 12V DC - inkl. Stecker

Artikelnummer: MV43-02-12DC-MOD

MV43-02-12DC-MOD

Modulares Hydraulikmagnetventil 4/3-Wege - max. 50 l/min - Baugröße NG06

P-T verbunden, A-B geschlossen

Kategorie: 4/3-Wege

Elektrische Spannung
Ventilschaltung

64,72 €

inkl. 19% USt. (Standart)

knapper Lagerbestand

Lieferzeit: 1 - 2 Werktage



MV43-02-12DC-MOD

Modulares Hydraulikmagnetventil 4/3-Wege - 50 l/min - Baugröße NG06: P-T verbunden, A-B geschlossen - 12V DC



Beschreibung:

Modulare oder auch stapelbare Ventile sind hoch individuell und flexibel einsetzbar. Ihre Vorteile liegen gerade in der flexiblen Anordnung der Ventile, um verschiedene Funktionen mit einer Ventilanordnung zu kombinieren. Insbesondere durch diese hochintegrierten Ventilanordnungen ist es möglich die Fehleranfälligkeit durch Leckbildung einzuschränken und die Zuverlässigkeit des Hydraulikkreises zu erhöhen. Das gesamte Modulsystem ist so aufeinander abgestimmt, dass sich die gesamte Ventilanordnung wie „aus einem Guss“ verhält. Druckverluste und dadurch resultierende Hitzeentwicklung werden damit vermieden.



Das Ventil wird überall dort eingesetzt, wo von einem doppeltwirkenden Steuerkreis zwei oder mehrere Steuerkreise im Wechsel geschaltet werden sollen. Dies geschieht beispielsweise bei Gerätebetätigung an Frontladern, Schnellwechsler an Radladern, Kränen und Bagger. Dabei erlaubt das modulare System jederzeitige Erweiterbarkeit (derzeit bis zu 6 Module je Anordnung) und ist unabhängig von Grundplatte oder sonstige Notwendigkeiten einsetzbar.



Technische Daten:

  • Schaltung: P-T verbunden, A-B geschlossen
  • Elektrisch betätigtes Umschaltventil mit zwei Magnetspulen
  • Max. Betriebsdruck auf A, B, P: 310 bar
  • Max. Betriebsdruck auf T: 160 bar
  • Max. Durchfluss: 50 l/min
  • Betriebstemperatur: -15 - 70 °C
  • Ölreinheit nach NAS 1638 Klasse 9 / ISO 4406
  • Halterung: ISO 4401 (CETOP3)
  • Einschaltdauer: 100% ED
  • Spannung: 12 V DC
  • Leistung: 30 W
  • Strom: 2,50 A
  • Kraft: 37 N
  • Schutzklasse: IP65
  • Steckverbindung nach DIN 43650
  • Auf insgesamt 6 Module je Ventilsteuergruppe erweiterbar

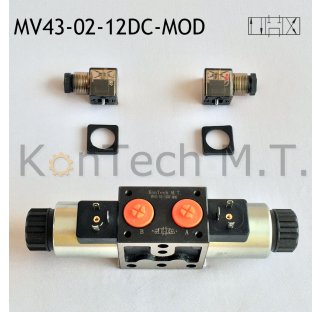

Lieferumfang:

  • Magnetventil MV43-02-12DC-MOD
  • 2x Diodenstecker (mit Spannungsüberwachung) nach DIN 43650 inkl. Dichtung

Artikelgewicht: 2,10 Kg
