KTMT-DWF-A

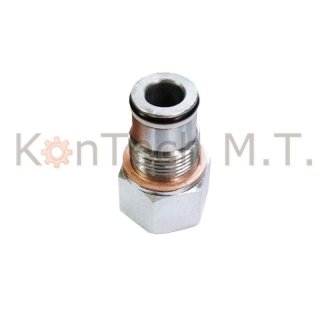

Hydraulik Druckweiterführung für manuelle Handhebelventile - G 3/8" Innen- und Außengewinde - inkl. Dichtungen
Beschreibung
Diese Druckweiterführung ermöglicht es mehrer Handhebelventile nacheinander an einer Hydraulikpumpe zu verbinden und macht eine Extraleitung von der Hydraulikpumpe zum einzelnen Ventil überflüssig.
Montageanleitung Druckweiterführung
Die Druckleitung der Pumpe wird an den Anschluss P1 des ersten Ventils angeschlossen. Der T1-Anschluss führt zum Tank. Der Druck sollte hier nicht mehr als 50 bar betragen. Die Druckweiterführung wird an den Anschluss N eingeschraubt. Die Druckweiterführung wird nun an den Anschluss P2 des zweiten Ventils angeschlossen. Die Tankleitung T2 des zweiten Ventils muss ebenfalls zum Tank führen. Es können hier im gleichen Verfahren auch mehrere Ventile angeschlossen werden.
Warnung
Die Druckweiterführung bitte unter keinen Umständen an den T- Anschluss verschrauben. Dies kann zur Beschädigung des Ventils führen.
Außerdem sollte darauf geachtet werden, dass keine konischen Verschraubungen verwendet werden. Andernfalls würde das Ventil zu Schaden kommen bzw. Risse bekommen und damit unbrauchbar werden. Um die Dichtheit zu gewährleisten bitte Kupferflachdichtungen verwenden.
Technische Daten
Lieferumfang
