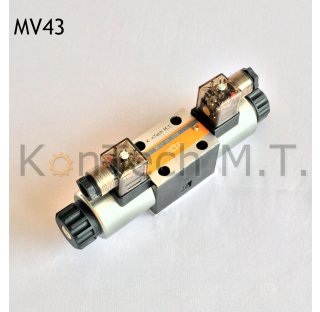

Magnetventil 4/3-Wege - NG06 - CETOP3 - inkl. Stecker

Magnetventil 4/3-Wege - NG06 - CETOP3 - inkl. Stecker

SKU: MV43
Category: 4/3-Wege

KTMT-MV43

Hydraulikmagnetventil 4/3-Wege - max. 80 l/min - Baugröße NG06

Elektrische Spannung: 12V DC

24V DC
Ventilschaltung:: A-B-P verbunden, T geschlossen

A-B-T verbunden, P geschlossen Currently out of stock

A-P-T verbunden, B geschlossen

P-T verbunden, A-B geschlossen

P-T-A-B geschlossen

P-T-A-B verbunden Currently out of stock

64,69 €

incl. 19% VAT (Standart)

Available immediately

This item has variations. Please select the requested variation.

Description
Reviews

KTMT-MV43

Hydraulikmagnetventil 4/3-Wege - 60 l/min - Baugr_¤e NG06/CETOP3

Beschreibung:

Das MV43 ist ein elektrisch gesteuertes 4/3-Wege Magnetventil, welches zum Betrieb auf eine Grundplatte nach ISO 4401 (CETOP3) mit NG06 montiert wird. Dabei kann ein Steuerblock aus max. 6 Ventilen bestehen. Siehe hierfür auch unsere Grundplatten mit der Art.Nr. GP1V, GP2V, GP3V, GP4V, GP5V, GP6V. Einsatzgebiete sind beispielsweise die Steuerung von doppeltwirkenden Zylinder, Automatisierungstechnik im Bereich Antriebe oder auch zum Betrieb von Holzspalter und anderen forstwirtschaftlichen bzw. agrarwirtschaftlichen Maschinen.

Technische Daten:

Elektrisch betätigtes Umschaltventil mit zwei Magnetspulen
Max. Betriebsdruck auf A, B, P: 315 bar
Max. Betriebsdruck auf T: 160 bar
Max. Durchfluss: 60-70 l/min
Betriebstemperatur: -15 - 70 °C
Ölreinheit nach NAS 1638 Klasse 9 / ISO 4406
Halterung: ISO 4401 (CETOP3)
Einschaltdauer: 100% ED
Spannung: 12V DC; 24V DC
Leistung: 30 W
Strom: 2,50 A; 1,25 A
Kraft: 37 N
Schutzklasse: IP65
Steckverbindung nach DIN 43650
Gewicht: 2,2 kg

Lieferumfang:

MV43 mit jeweiliger gewählter Schaltung und Spannung
2x Diodenstecker (mit Spannungsüberwachung) nach DIN 43650 inkl. Dichtung
Satz Befestigungsschrauben (M5) zur Montage auf eine Grundplatte nach ISO 4401 (CETOP3)

Item weight:	2,20 kg
